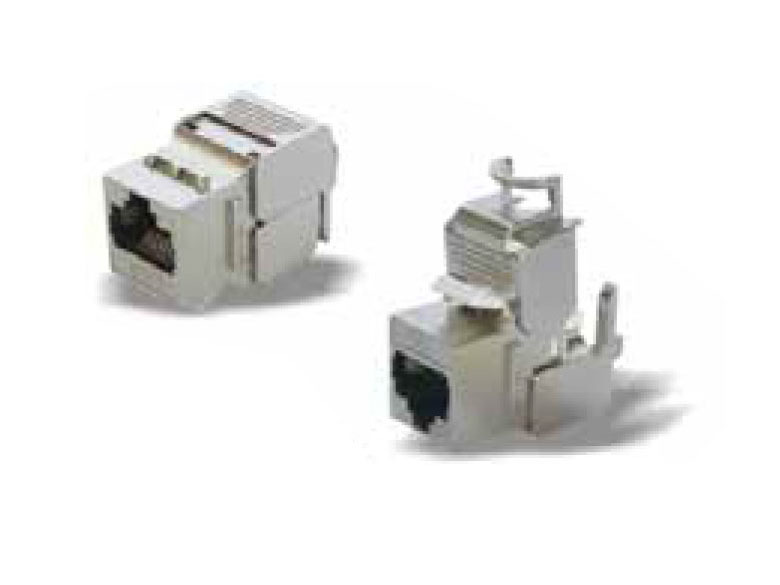

6A类屏蔽模块（免工具）

6A类屏蔽模块（免工具）

特点： ● 系统性能超越ANSI-TIA-568.2-D-2018 和ISO11801的标准 ● 免焊锡设计，心脏全自动生产，符合环保理念 ● 安装简易（免工具，可以在1分钟内完成端接），提高施工效率 ● 结构紧凑（体积小，并可左右并排安装，以实现高密度的应用） ● 特别优化金针设计，有效降低串扰，提升产品性能 ● 符合POE++应用环境要求 ● 屏蔽层采用锌合金整体压铸，实现360度全屏蔽，保证EMC性能 ● 线夹盖与IDC卡接处，采用高低设计，起到省力的效果 ● 集成式接地（无需额外端接步骤，线缆屏蔽层在信息插座内自动端接） ● 翅膀上下方向设计，卡合配线架后，翅膀可上下打开取出线夹，便于重新打线

所属分类：

6A类屏蔽解决方案

产品咨询：

0317-4286007

产品询价
联系我们

产品描述

特点：
● 系统性能超越ANSI-TIA-568.2-D-2018 和ISO11801的标准
● 免焊锡设计，心脏全自动生产，符合环保理念
● 安装简易（免工具，可以在1分钟内完成端接），提高施工效率
● 结构紧凑（体积小，并可左右并排安装，以实现高密度的应用）
● 特别优化金针设计，有效降低串扰，提升产品性能
● 符合POE++应用环境要求
● 屏蔽层采用锌合金整体压铸，实现360度全屏蔽，保证EMC性能
● 线夹盖与IDC卡接处，采用高低设计，起到省力的效果
● 集成式接地（无需额外端接步骤，线缆屏蔽层在信息插座内自动端接）
● 翅膀上下方向设计，卡合配线架后，翅膀可上下打开取出线夹，便于重新打线



参考标准：
YD/T 926.3-2009、ISO/ IEC 11801:2008
ANSI-TIA-568.2-D-2018、 IEC60603-7



材料
PIN 针 磷青铜镀镍，再镀50U”金
IDC 簧片 磷青铜镀镍
PCB FR-4双层板
塑料 防火进口PC，符合UL90V-0
壳体 锌合金
电气参数
绝缘电阻 ≥ 500 MΩ
耐压 1000V（AC）/60S
直流电流 1.5 Amps
直流电阻 ≤ 100 mΩ
触点电阻 ≤ 20 mΩ
物理参数
插拔寿命 ≥ 1000 次
接线寿命 ≥ 250 次
工作温度 -10℃～ 60℃
存储温度 -40℃～ 68℃
相对湿度 10% ～ 90%
适合线径 22-26AWG单股线
夹线力度 单股23AWG(垂直力≥0.45KGF/ 水平力≥5.45KGF)
多股24AWG(垂直力≥0.68KGF，水平力≥3.41KGF)
水晶头插入力/拔出力 ≤ 30N
弹片卡勾强度 50N力维持60秒，增加力量强度，直到模快被顶出面板，顶出力≥ 100N



产品型号 产品描述 包装规格
XS GC-MD6ASF2 （180度－免工具) 6A类屏蔽信息插座模块 1pc/袋
