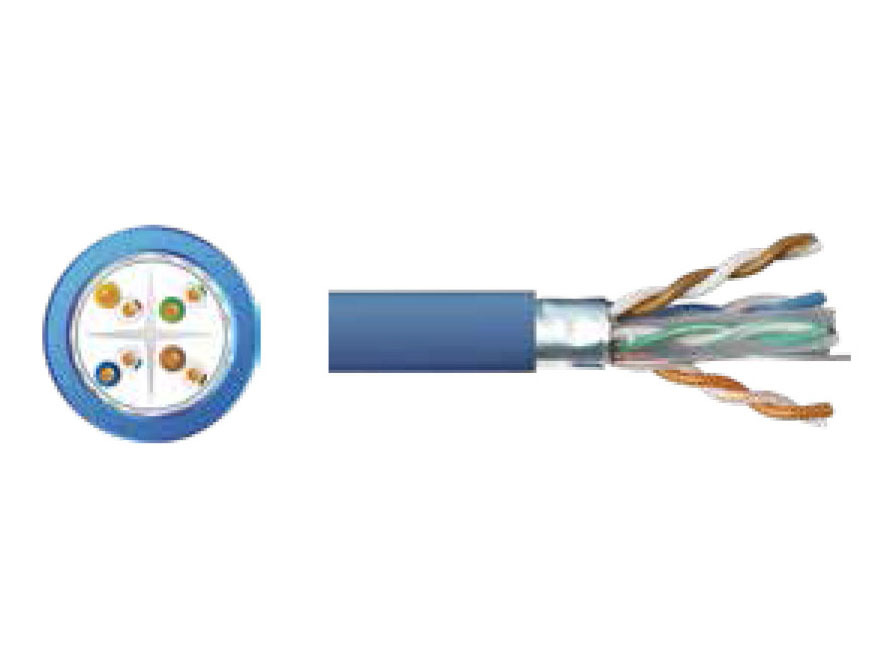

6类屏蔽铜缆

6类屏蔽铜缆

特点： ● 采用优质无氧铜材，保证产品优良的拉伸性能和电阻性能 ● 优化设计的高速线缆节距技术、高速线缆生产工艺 ● 通过第三方权威机构检测，支持 250MHz 带宽测试 ● 产品全面符合 REACH 和 RoHS 要求

所属分类：

6类屏蔽解决方案

产品咨询：

0317-4286007

产品询价
联系我们

产品描述

特点：
● 采用优质无氧铜材，保证产品优良的拉伸性能和电阻性能
● 优化设计的高速线缆节距技术、高速线缆生产工艺
● 通过第三方权威机构检测，支持 250MHz 带宽测试
● 产品全面符合 REACH 和 RoHS 要求



参考标准：
GB/T 18015、GB/T 50312、 ISO/IEC 11801、IEC 61156-5、EN 50173-1、EN 50173-2、EN 50288-3-1、ANSI/TIA-568.2-D、IEC 60332-1-2、IEC 60754-2、
IEC 61034-1、IEC 61034-2、UL444、UL1581、UL1666



物理参数
导体 实心裸铜 23AWG
绝缘材料 高密度聚乙烯 HDPE
绝缘直径 1.12±0.05 mm
单层总屏蔽 铝箔
双层总屏蔽 铝箔 + 镀锡铜
护套直径 7.4±0.4 mm（F/UTP）
7.8±0.4 mm（SF/UTP）
护套材料 PVC 或 LSZH 低烟无卤
工作温度 -30℃～ 60℃（LSZH）
-20℃～ 60℃（PVC）
电气参数（20℃）
传输延时差 ≤ 45 ns/100m
传输速度 69%
电容 ≤ 5.6 nf/100m
直流电阻 ≤ 9.38Ω/100m
直流电阻不平衡 ≤ 5%
对地不平衡电容 ≤ 330pf/100m



频率 (MHz) 回波损耗 ≥ dB 衰减 ≤ dB/100m 近端串音 ≥ dB 延迟 ns/100m 近端串音功率和 ≥ dB 等电平远端串音 ≥ dB 等电平远端串音功率和 ≥ dB
1 20.0 2.03 74.3 570.00 72.3 67.8 64.8
4.0 23.0 3.78 65.3 552.00 63.3 55.8 52.8
8.0 24.5 5.32 60.8 546.73 58.8 49.7 46.7
10.0 25.0 5.95 59.3 545.38 57.3 47.8 44.8
16.0 25.0 7.55 56.2 543.00 54.2 43.7 40.7
20.0 25.0 8.47 54.8 542.05 52.8 41.8 38.8
25.0 24.3 9.51 53.3 541.20 51.3 39.8 36.8
31.25 23.6 10.67 51.9 540.44 49.9 37.9 34.9
62.5 21.5 15.38 47.7 538.55 45.4 31.9 28.9
100 20.1 19.8 44.3 537.60 42.3 27.8 24.8
200 18.0 28.98 39.8 536.54 37.8 21.8 18.8
250 17.3 32.85 38.3 536.27 36.3 19.8 16.8



产品型号 产品描述 包装规格 颜色
XS GC-CC06FU23MBL305 （F/UTP-23AWG-CM-蓝色-305米）6类屏蔽铜缆 305米/ 轴 蓝色
