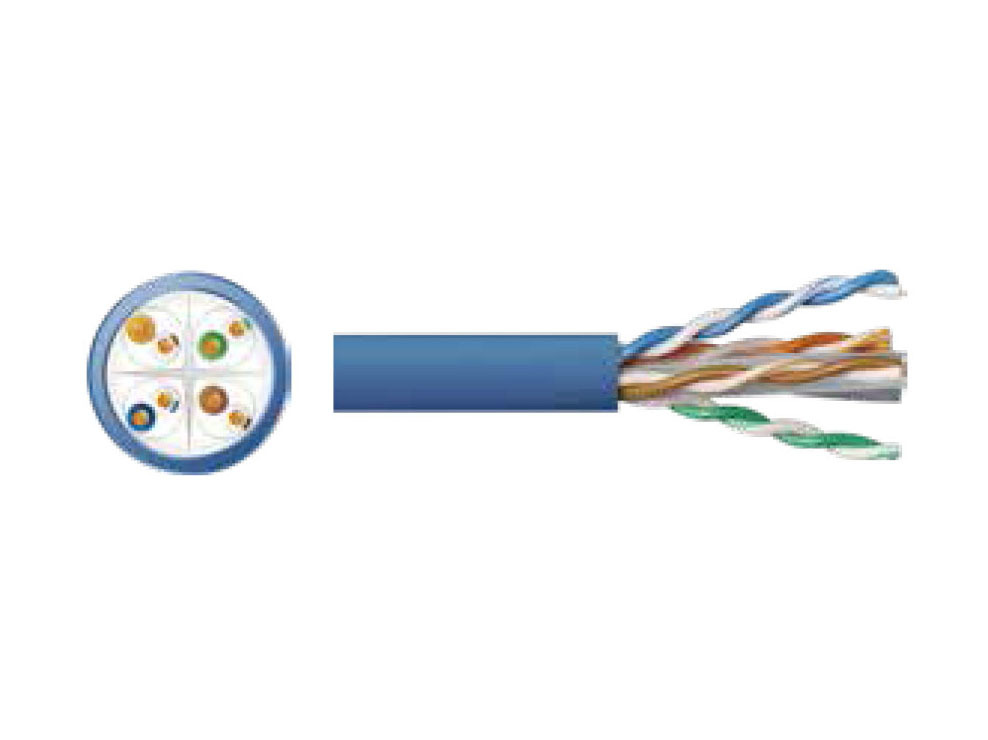

6类非屏蔽铜缆
特点：
● 采用优质无氧铜材，保证产品优良的拉伸性能和电阻性能
● 优化设计的高速线缆节距技术、高速线缆生产工艺
● 通过第三方权威机构检测，支持250MHz 测试带宽
● 产品全面符合REACH和RoHS要求
所属分类：
产品描述
特点：
● 采用优质无氧铜材，保证产品优良的拉伸性能和电阻性能
● 优化设计的高速线缆节距技术、高速线缆生产工艺
● 通过第三方权威机构检测，支持250MHz 测试带宽
● 产品全面符合REACH和RoHS要求
参考标准：
GB/T 18015、ISO/IEC 11801、IEC 61156-5、EN 50173-1、EN 50173-2、EN 50288-3-1、ANSI/TIA-568.2-D、IEC 60332-1-1、IEC 60332-1-2、IEC 60754-2、
IEC 61034-1、IEC 61034-2、UL444、UL1581、UL1666
| 物理参数 | |
| 导体 | 实心裸铜 24AWG |
| 绝缘材料 | 高密度聚乙烯 HDPE |
| 绝缘直径 | 0.88±0.05 mm |
| 护套直径 | 6.0±0.4 mm |
| 护套材料 | PVC或LSZH低烟无卤 |
| 工作温度 | -30℃～60℃（LSZH/PE） -20℃～60℃（PVC） -30℃～ 60℃（PE） |
| 电气参数（20℃） | |
| 传输延时差 | ≤ 45 ns/100m |
| 传输速度 | 69% |
| 电容 | ≤ 5.6 nf/100m |
| 直流电阻 | ≤ 9.5Ω/100m |
| 直流电阻不平衡 | ≤ 5% |
| 频率 (MHz) | 回波损耗 ≥ dB | 衰减 ≤ dB/100m | 近端串音 ≥ dB | 延迟 ns/100m | 近端串音功率和 ≥ dB | 等电平远端串音 ≥ dB | 等电平远端串音功率和 ≥ dB |
| 1 | 20.0 | 2.03 | 74.3 | 570.00 | 72.3 | 67.8 | 64.8 |
| 4.0 | 23.0 | 3.78 | 65.3 | 552.00 | 63.3 | 55.8 | 52.8 |
| 8.0 | 24.5 | 5.32 | 60.8 | 546.73 | 58.8 | 49.7 | 46.7 |
| 10.0 | 25.0 | 5.95 | 59.3 | 545.38 | 57.3 | 47.8 | 44.8 |
| 16.0 | 25.0 | 7.55 | 56.2 | 543.00 | 54.2 | 43.7 | 40.7 |
| 20.0 | 25.0 | 8.47 | 54.8 | 542.05 | 52.8 | 41.8 | 38.8 |
| 25.0 | 24.3 | 9.51 | 53.3 | 541.20 | 51.3 | 39.8 | 36.8 |
| 31.25 | 23.6 | 10.67 | 51.9 | 540.44 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.38 | 47.7 | 538.55 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 44.3 | 537.60 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 28.98 | 39.8 | 536.54 | 37.8 | 21.8 | 18.8 |
| 250 | 17.3 | 32.85 | 38.3 | 536.27 | 36.3 | 19.8 | 16.8 |
| *350 | 16.3 | 39.8 | 36.1 | 535.92 | 34.1 | 16.4 | 13.9 |
| *400 | 15.9 | 43.0 | 35.3 | 535.80 | 33.7 | 15.7 | 12.7 |
| *450 | 15.5 | 46.3 | 34.5 | 535.70 | 32.5 | 14.7 | 11.7 |
| 产品型号 | 产品描述 | 包装规格 | 颜色 |
| XS GC-CC06UU24VBL305 | (U/UTP-24AWG-PVC-蓝色-305米)6类非屏蔽铜缆 | 305米/ 箱 | 天蓝色 |
| XS GC-CC06UU24LOR305 | (U/UTP-24AWG-LSZH-1级-橙色-305米)6类非屏蔽铜缆 | 305米/ 箱 | 天蓝色 |
| XS GC-CC06UU23VBL305 | (U/UTP-23AWG-PVC-蓝色-305米)6类非屏蔽铜缆 | 305米/ 箱 | 蓝色 |
| XS GC-CC06UU23MBL305 | (U/UTP-23AWG-CM-蓝色-305米)6类非屏蔽铜缆 | 305米/ 箱 | 蓝色 |
| XS GC-CC06UU23LOR305 | (U/UTP-23AWG-LSZH-橙色-305米)6类非屏蔽铜缆 | 305米/ 箱 | 橙色 |
| XS GCCC06UU23LOR305-3A | (U/UTP-23AWG-LSZH-3A级-橙色-305米)6类非屏蔽铜缆 | 305米/ 箱 | 橙色 |
| XS GCCC06UU23VBL305-T | (U/UTP-23AWG-PVC-蓝色-305米)6类非屏蔽铜缆-T版 | 305米/ 箱 | 蓝色 |
| XS GCCC06UU23LOR305-T | (U/UTP-23AWG-LSZH-橙色-305米)6类非屏蔽铜缆-T版 | 305米/ 箱 | 橙色 |
