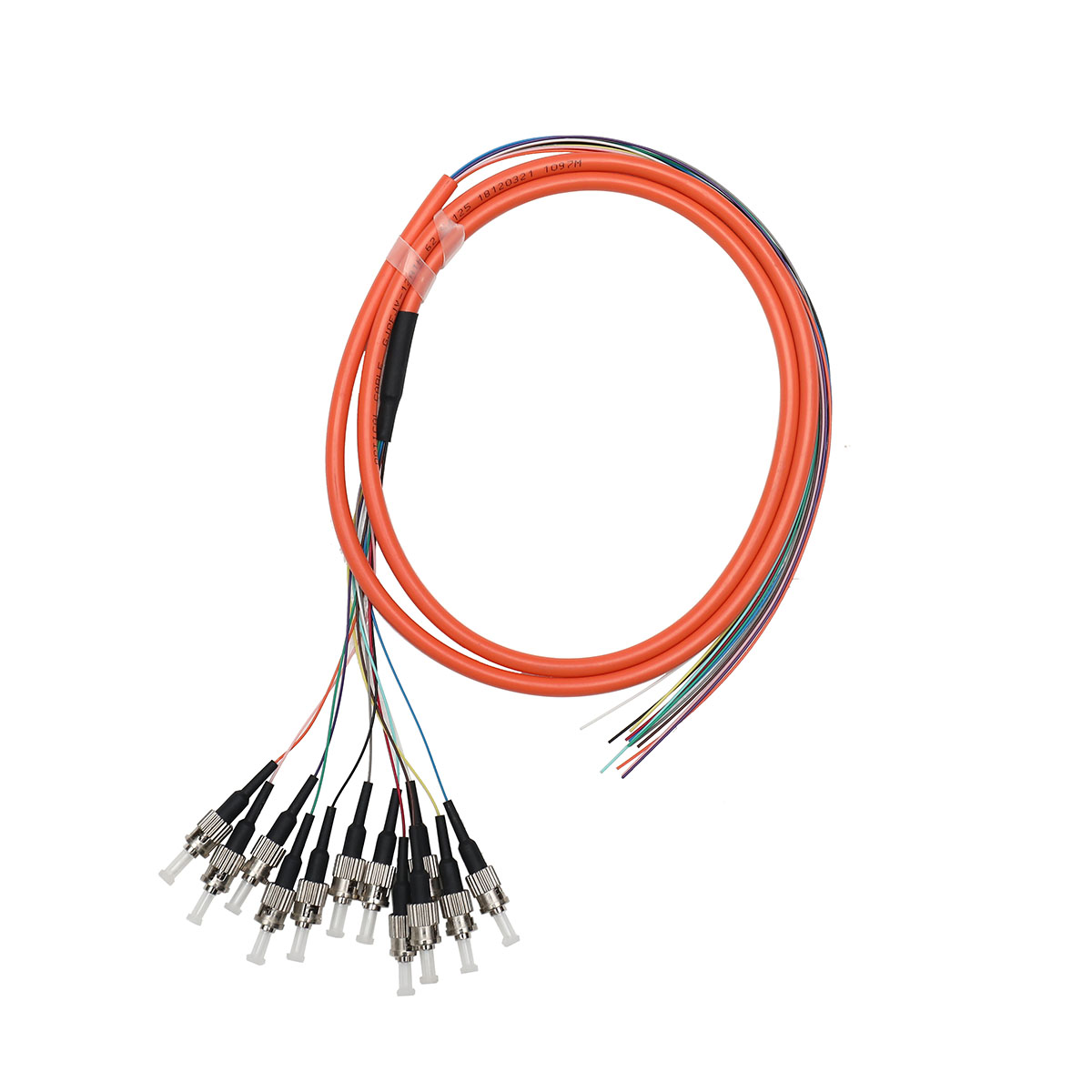

ST12芯束状多模尾纤
| 颜色： |
|
|---|---|
| 长度： |
|
| 端面： |
|
| 线径： |
|
所属分类：
产品描述
一、产品特点
● 插入损耗低
● 重复性好
● 回波损耗大
● 互插性能好
● 温度稳定性好
● 抗拉性能强
二、产品应用
● 光纤通信系统
● 光纤接入网
● 光纤数据传输
● 光纤CATV
● 局域网(LAN)
● 测试设备
● 光纤传感器
三、产品技术参数
1.光学性能
|
参数 |
单位 |
FC, SC, LC |
ST, MU |
|||
|
SM |
MM |
SM |
MM |
|||
|
PC/UPC |
APC |
PC |
PC/UPC |
PC |
||
|
光纤类型 |
|
G652D、G657A |
50/125、65.2/125 |
G652D、G657A |
50/125、65.2/125 |
|
|
插入损耗 |
dB |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
|
回波损耗 |
dB |
≥ 50 |
≥ 60 |
≥ 30 |
≥ 50 |
≥ 30 |
|
工作波长 |
nm |
1310, 1550 |
1300(OM1)850 |
1310, 1550 |
1300(OM1)850 |
|
|
互换性 |
dB |
≤ 0.2 |
≤ 0.2 |
|||
|
振动 |
dB |
≤ 0.2 |
≤ 0.2 |
|||
|
工作温度 |
|
-40~75 |
-40~75 |
|||
|
储存温度 |
|
-45~85 |
-45~85 |
|||
2.其它要求
|
线径 |
mm |
φ 3.0, φ 2.0, φ 0.9 |
φ 3.0, φ 2.0, φ 0.9 |
|
颜色 |
|
SM |
MM |
|
蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、水绿 |
橙色、水绿色 |
||
|
长度 |
M |
0.3~200 |
|
|
护套材质 |
|
PVC、LSZH |
|
|
芯数 |
D |
1、2、4、6、8、12、24 |
|
|
拉力 |
N |
30、50 |
|
3.3D指标
|
名称 |
单位 |
APC |
UPC |
||
|
1.25mm |
2.5mm |
1.25mm |
2.5mm |
||
|
曲率半径 |
mm |
5.0~12.0 |
5.0~12.0 |
7.0~25.0 |
1.0~25.0 |
|
顶点偏移 |
um |
0.0~50.0 |
0.0~50.0 |
0.0~50.0 |
0.0~50.0 |
|
光纤高度 |
nm |
-100~100 |
-100~100 |
/~50.0 |
/~50.0 |
|
APC插芯角度 |
deg |
8°(±0.5°) |
8°(±0.5°) |
---- |
---- |
|
APC键度误差 |
deg |
-0.5.~0.50 |
-0.5.~0.50 |
---- |
---- |
