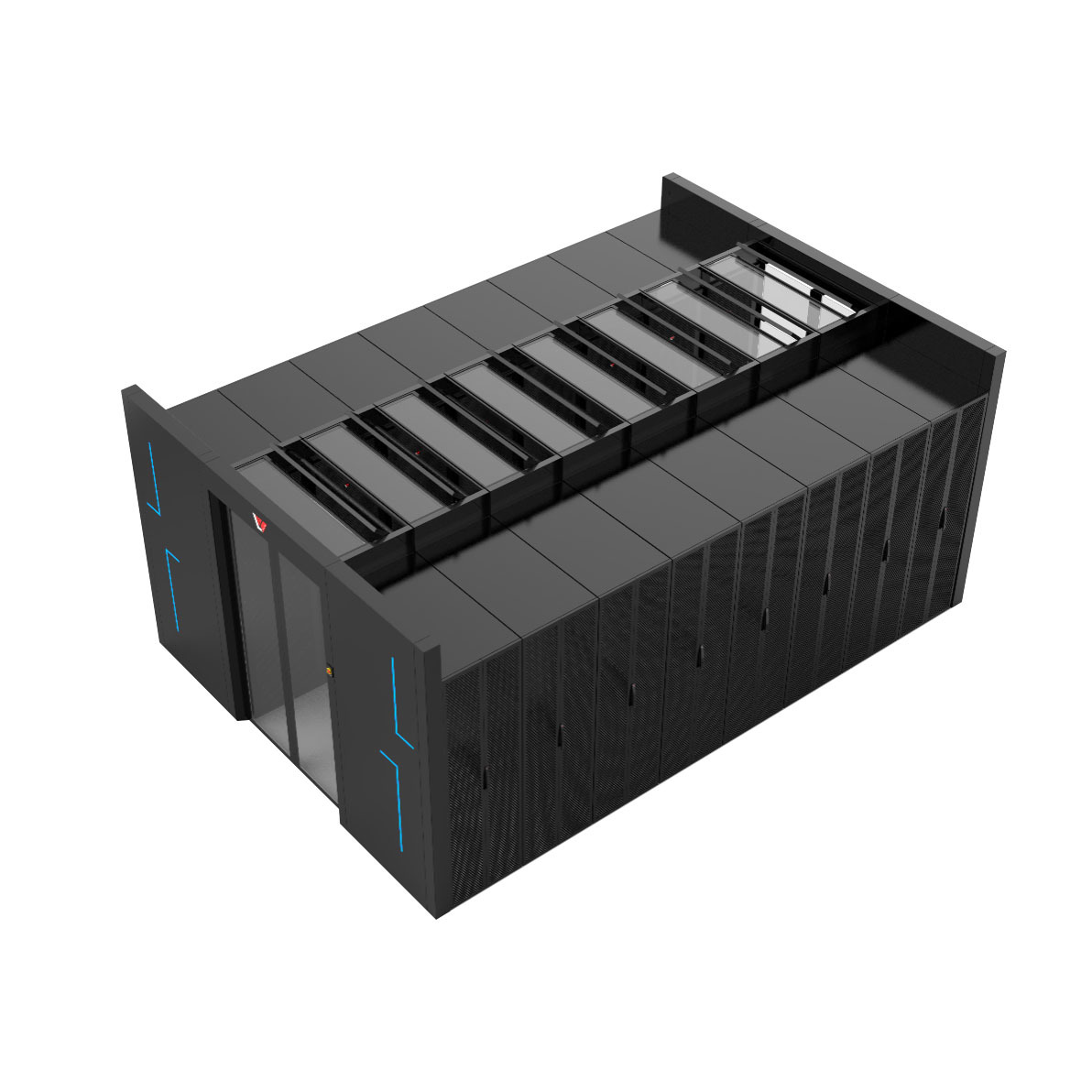

冷通道模块

冷通道机柜是通过机房气流进行控制来节省制冷能耗和提高服务器运行可靠性。数据中心对电力的消耗巨大,为了起到节能环保性,数据中心标准建议数据中心采用冷热通道方式布置进行散热。实际使用为了保证冷空气的使用效率,将冷风通道封闭起来,形成冷池,冷池两侧装上推拉门,便于人员进入,顶部为透明式,便于机房内部光线进入冷池,冷通道机柜系统的顶部通常是活动式的,与消防系统联动,一旦出现火灾警报,顶部窗口会自动脱落,以便对冷通道系统进行散热和排烟,同时也便于机房进行气体灭火。

所属分类:

产品咨询:

产品描述

冷通道机柜的功能扩展冷通道系统内部可以扩展安装温度、湿度、烟雾、红外等传感器,以便实时监控冷通道系统内部的环境情况。另外为了保证冷通道系统的安全性,两侧的推拉门也可以根据用户要求加上指纹锁、密码锁等。

顶部天窗具有三种类型可选:固定型天窗、活动型天窗,功能型天窗。活动天窗开启后冷通道的净高大于2米或以上,不影响日常维护工作。



冷通道原理图



■ 冷通道为单元模块式设计,每个单元均能独立安装,并能与相邻的单元连接,互换性强,灵活组装。框架与机柜水平支架水平连接,除了起到加固通道本身,还具备方便扩展的功能。

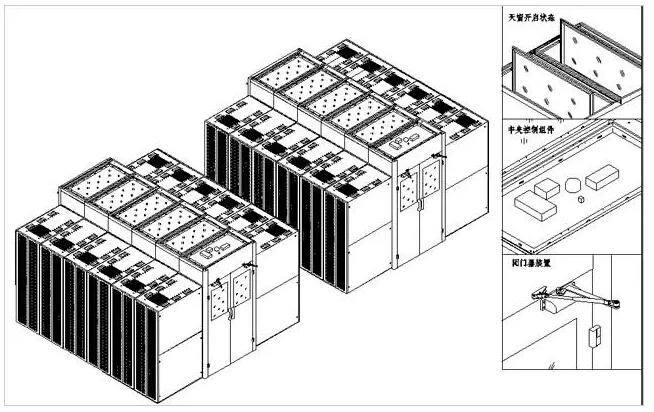

冷通道设计图

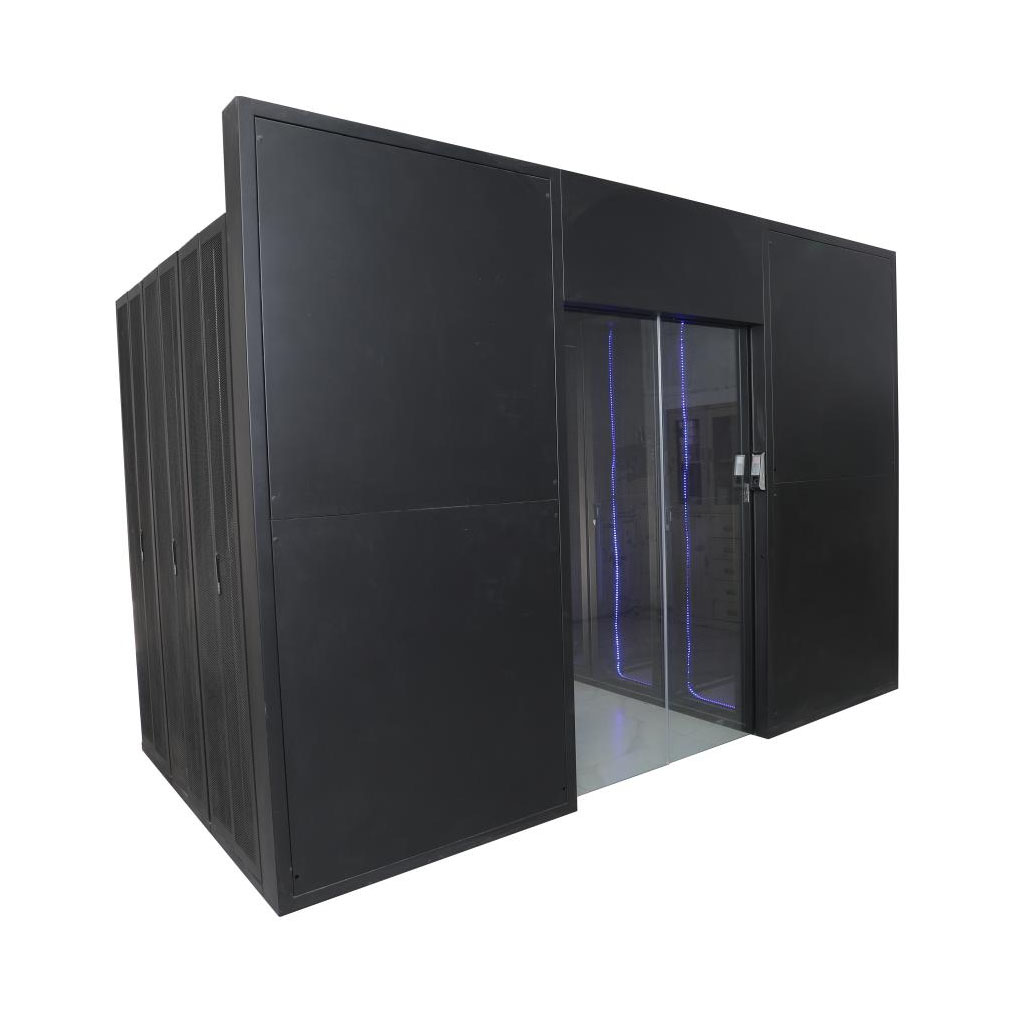

■ 列头设置一对自动移门,列尾设置一堆推拉门,密闭效果好,遏制热空气流有效地在进入设备。

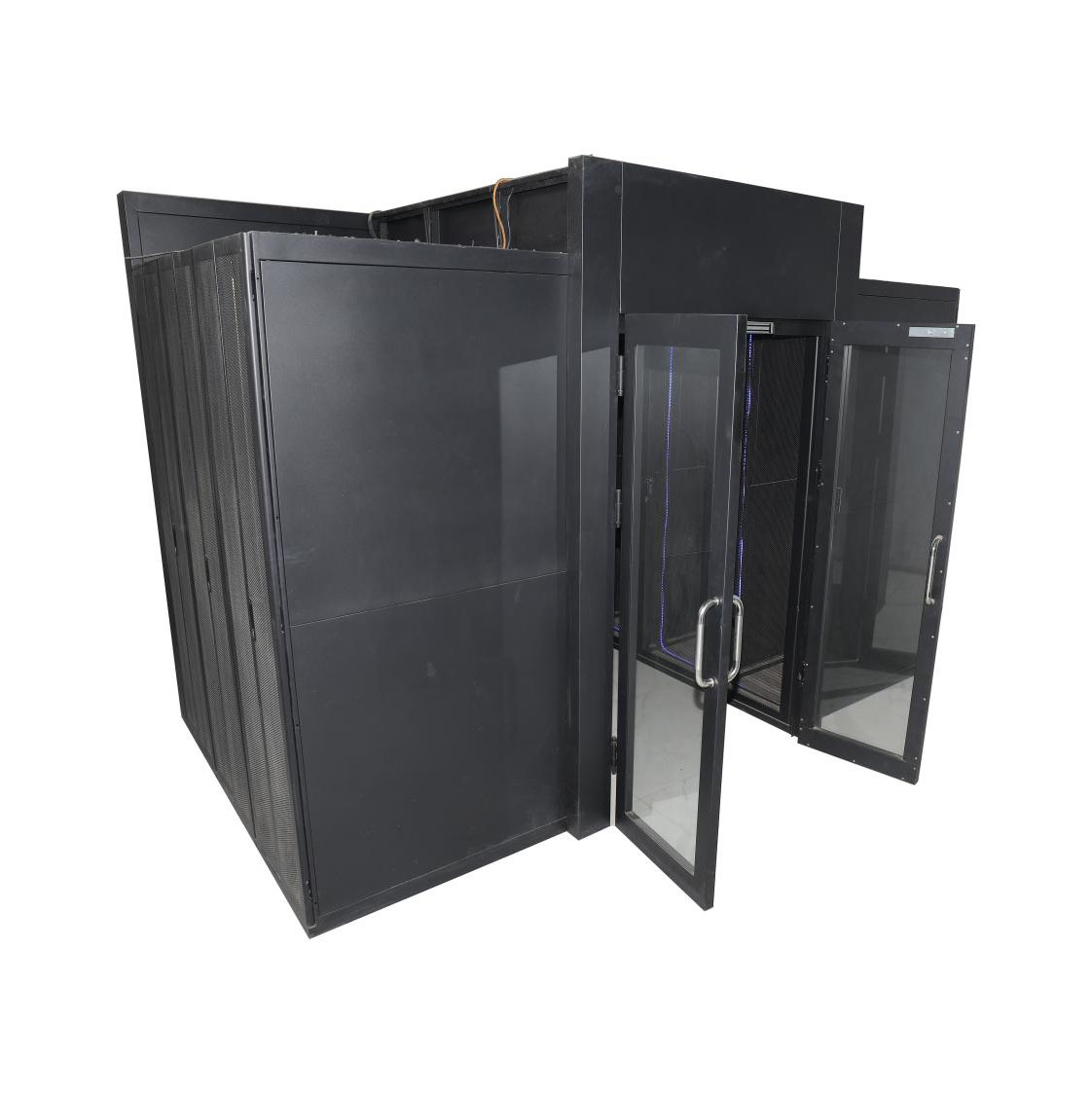

■ 冷通道的活动门设计为常闭状态,安装自动闭门装置。闭门装置为隐藏式。门均制有缓冲密闭装置,提供较好防护。双向安装推拉把手,开关门具有良好的手感,门与机架的配合严密,间隙少于3mm。

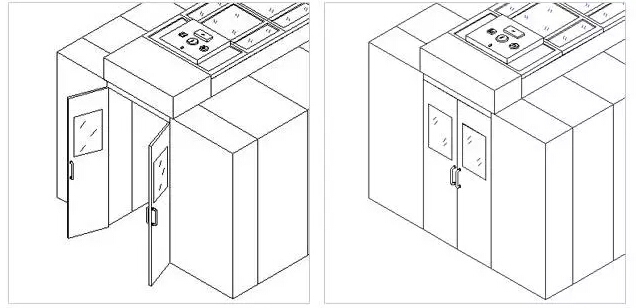

通道门打开及关闭状态



■ 冷通道预置端口与机房消防整体联动,能根据消防信号(开关量信号)自动打开活动天窗并满足通道内的消防需求。

■ 冷通道所有单元组件全部采用具良好耐磨性、耐蚀性,精细加工,整体冲压成型,高可靠接触,单元开启寿命试验应不少于5000次以上,安全耐用无松动现象,保证气流输出密封性。

■ 冷通道首端设计集成控制面板天窗,通过侧板安装机柜正面的顶部,无空隙泄漏,保证密封冷通道内的气体组织,同时合理设计位置安装烟感、温湿度等传感器用于检测通道内的温度、烟雾值。

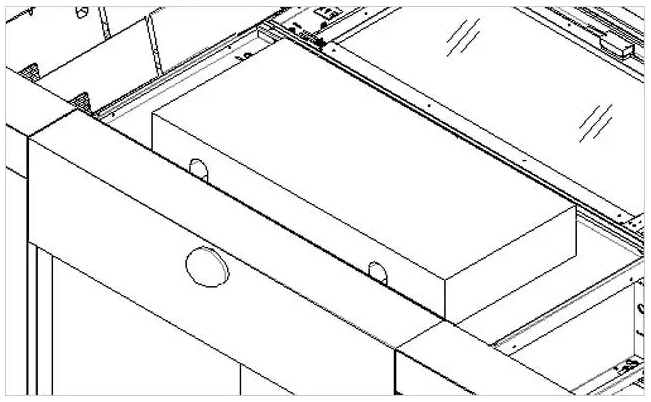

传感器集成天窗设计图

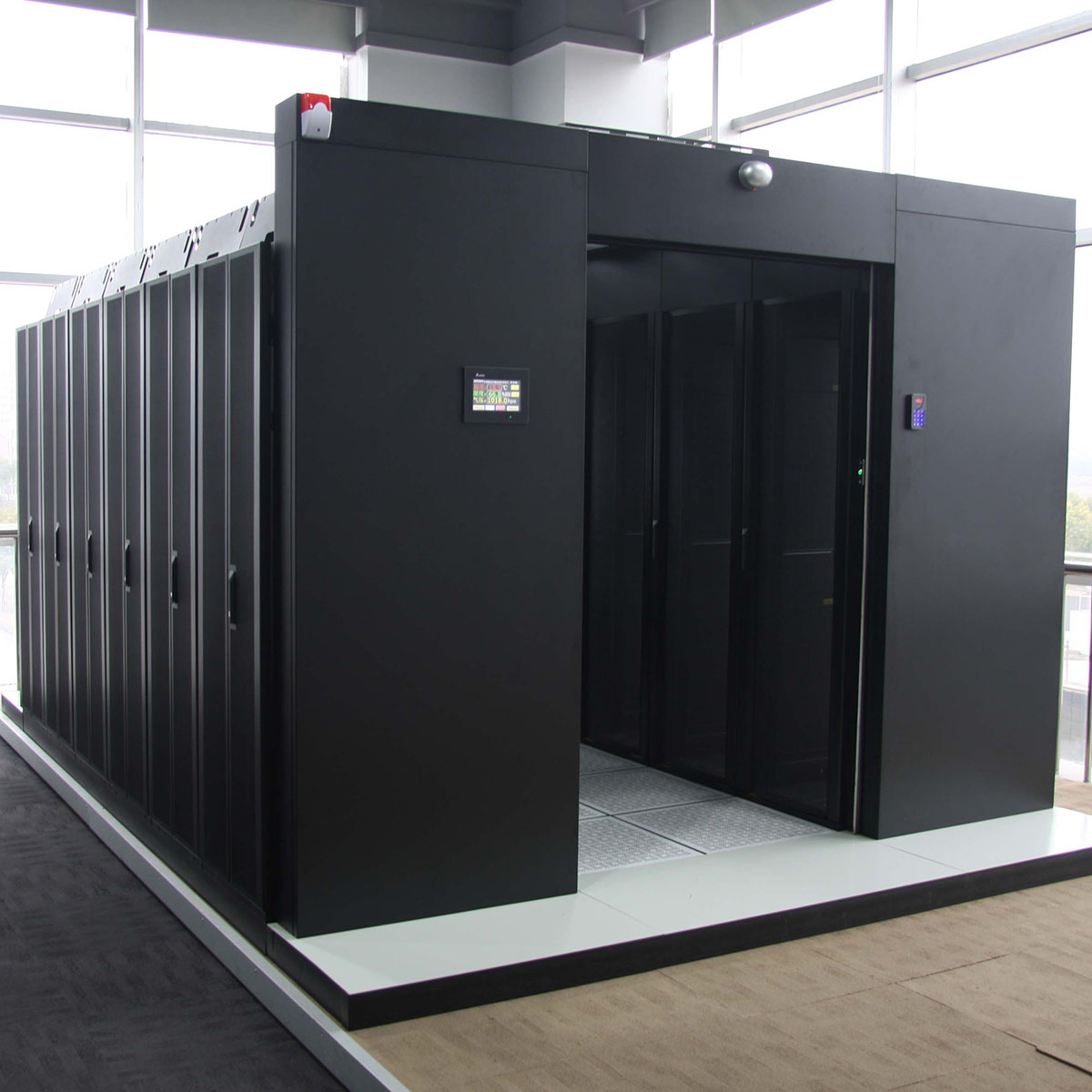

■ 每条冷通道设计独立的环境检测,通过实时检测通道内的温度、湿度值。通道外侧设有可观测的7英寸液晶触摸显示屏。监控通道内温湿度,大气压情况。(此项为选配件,标配没有)。
